無線射頻遙控發射電路的原理?
生活中我們(men) 會(hui) 遇到很多無線遙控相關(guan) 的產(chan) 品,比如電動車遙控、汽車遙控、無線遙控燈、卷簾門遙控等這些通過RF無線射頻傳(chuan) 輸,當然我們(men) 也會(hui) 遇到一些使用紅外線傳(chuan) 輸的產(chan) 品,比如電視、空調遙控器等,其實兩(liang) 者的解碼方式差不多,隻是實現無線傳(chuan) 輸方式的載體(ti) 不同的差異,今天我們(men) 主要講解無線射頻發射的遙控具體(ti) 硬件電路的原理,後麵會(hui) 繼續發布關(guan) 於(yu) 無線射頻的接收以及軟件解碼C語言的內(nei) 容(如何實現軟件學習(xi) 配碼、拷貝碼、滾碼原理),帶你一起學習(xi) 電子知識。
無線射頻的頻率市場上常見的有315MHz、433MHz兩(liang) 種,如果要實現正確的通信,發射和接收必須是相同的頻率才可以,否則不能正常的解碼。

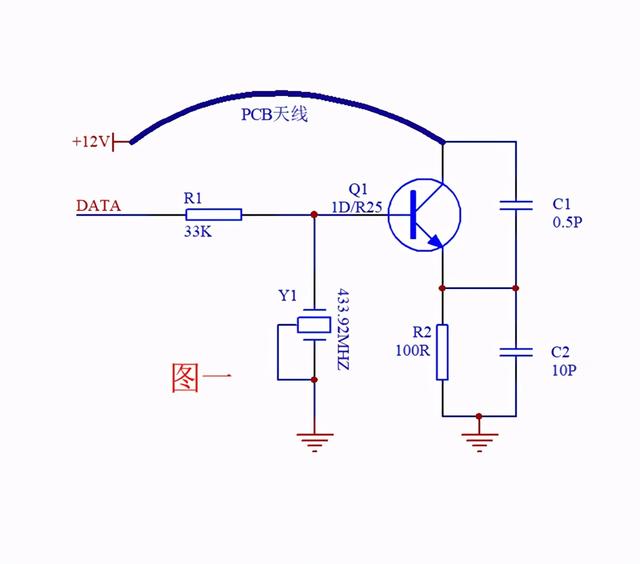

首先我們(men) 介紹發射電路,電路圖一為(wei) 電容三點式震蕩方式,也是常用的一種工作方式,一般采用SAW聲表作為(wei) 濾波器件,發射的頻率比較穩定,不隨溫度和電池電壓的變化而變化,聲表的頻率決(jue) 定了該發射器的具體(ti) 發射頻率。
采用PCB銅箔作為(wei) 天線和LC回路,實際在Layout時對天線的走線很重要,無經驗的工程師往往需要改幾次PCB才能調整到合適的發射頻率,調試需要借助頻譜儀(yi) 先將震蕩頻率調整到需要的頻率大約±30M左右,然後焊上聲表測試波形,看發射功率是否達到要求,適當調整負載電阻R2可以改變發射電流,一般電阻應小於(yu) 200歐姆,調整分壓反饋電容C1、C2很容易使電路起振,根據經驗一般C1不要過大,小於(yu) 3P即可,C2小於(yu) 20P,根據設計適當調整參數很容易就達到設計要求,一般空曠100米傳(chuan) 輸是可以達到的。該電路比較適合12V電池和緊湊的PCB空間場合。
三極管B極DATA數據信號可由發碼芯片如:EV1527、PT2260、HS301等輸出脈衝(chong) 信號,也可以用MCU自定義(yi) 發碼格式,現在市場上國產(chan) MCU價(jia) 格不高性能也不錯,很適合產(chan) 品應用。
