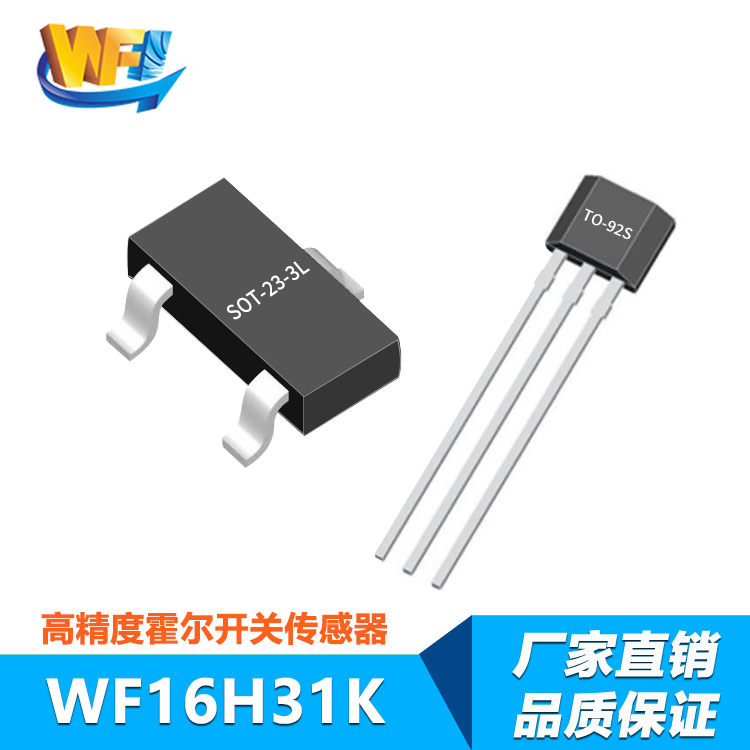

霍爾電壓傳感器高精度電流檢測方案

發布時間：2024年08月07日 16時08分41秒

次瀏覽

　　在電力係統、工業(ye) 自動化及電子設備中，精確、可靠的電流檢測是確保係統穩定運行和高效管理的關(guan) 鍵。隨著技術的不斷進步，霍爾電壓傳(chuan) 感器以其高精度、低功耗和快速響應的特性，在電流檢測領域逐漸嶄露頭角，成為(wei) 替代傳(chuan) 統電流檢測方法的優(you) 選方案。本文旨在深入探討霍爾電壓傳(chuan) 感器在高精度電流檢測中的應用方案，從(cong) 原理、設計、實施到性能驗證，全麵解析其優(you) 越性及其在現代工業(ye) 中的應用價(jia) 值。

　　一、霍爾電壓傳(chuan) 感器的基本原理

　　霍爾電壓傳(chuan) 感器基於(yu) 霍爾效應工作，該效應揭示了當電流通過導體(ti) 時，在垂直於(yu) 電流和磁場方向的導體(ti) 兩(liang) 側(ce) 會(hui) 產(chan) 生電勢差(即霍爾電壓)的現象。具體(ti) 而言，一個(ge) N型半導體(ti) 薄片，在垂直於(yu) 薄片平麵的方向上施加磁感應強度為(wei) B的磁場，同時在薄片長度方向通以電流Ic，運動電荷將受到洛倫(lun) 茲(zi) 力的作用，導致正負電荷分別向導體(ti) 兩(liang) 端移動，形成穩定的霍爾電壓UH。根據霍爾電壓公式UH=RIB/d=KHICB(其中R為(wei) 霍爾常數，KH為(wei) 霍爾元件的乘積靈敏度)，霍爾電壓與(yu) 電流和磁感應強度的乘積成正比。因此，通過測量霍爾電壓，可以間接得到電流值，實現非接觸式的高精度電流檢測。

　　二、高精度電流檢測方案的設計

　　為(wei) 實現高精度電流檢測，基於(yu) 霍爾電壓傳(chuan) 感器的係統設計方案需綜合考慮傳(chuan) 感器選型、電路設計、信號處理及校準等多個(ge) 方麵。

　　1.傳(chuan) 感器選型

　　在選擇霍爾電壓傳(chuan) 感器時，需關(guan) 注其靈敏度、線性度、溫度穩定性及動態響應等關(guan) 鍵指標。例如，德州儀(yi) 器(TI)的TMCS1123霍爾效應電流傳(chuan) 感器。通過優(you) 化設計和先進工藝，大幅降低了生命周期內(nei) 的靈敏度漂移誤差至±0.5%，總最大靈敏度誤差在±1.75%以內(nei) ，能夠在較寬的溫度範圍和生命周期內(nei) 保持高精度，是構建高精度電流檢測係統的理想選擇。

　　2.電路設計

　　電路設計需確保信號傳(chuan) 輸的穩定性與(yu) 準確性，一方麵，需設計合理的放大電路，將微弱的霍爾電壓信號放大至便於(yu) 後續處理的水平，同時進行濾波處理，減少噪聲幹擾。另一方麵，采用高精度的模數轉換器(ADC)將模擬信號轉換為(wei) 數字信號，以便進行更精確的數據處理和分析。此外，電路設計還需考慮電氣隔離，防止主電路與(yu) 控製電路之間的幹擾，確保係統的安全穩定運行。

　　3.信號處理與(yu) 校準

　　信號處理是實現高精度電流檢測的關(guan) 鍵環節。通過軟件算法對采集到的數字信號進行進一步處理，如線性化校正、溫度補償(chang) 等，以消除係統誤差和漂移，提高測量精度。同時，定期進行校準也是保證長期測量準確性的重要手段。通過標準電流源對傳(chuan) 感器進行校準，確保其在整個(ge) 生命周期內(nei) 保持高精度。

　　三、實施方案與(yu) 步驟

　　1.係統搭建

　　首先，根據設計方案選擇合適的霍爾電壓傳(chuan) 感器和配套電路元件，搭建硬件係統。包括傳(chuan) 感器安裝、電路板製作、元器件焊接及接口連接等步驟。確保所有元件正確安裝，連接可靠，無短路或斷路現象。

　　2.軟件編程

　　基於(yu) 選定的微控製器或DSP平台，編寫(xie) 控製程序和數據處理算法。程序需具備數據采集、信號處理、數據存儲(chu) 及通信等功能。通過編程實現信號的實時采集、濾波、放大、轉換及校準處理，確保測量結果的準確性和可靠性。

　　3.係統調試與(yu) 測試

　　在係統搭建和軟件編程完成後，進行係統的調試與(yu) 測試。包括靜態性能測試和動態性能測試。靜態性能測試主要考察係統在穩定狀態下的測量精度和線性度;動態性能測試則關(guan) 注係統對快速變化電流的響應能力和穩定性。通過不斷調整和優(you) 化，確保係統達到設計要求。

　　四、應用實例與(yu) 效果分析

　　1.電動汽車充電係統

　　在電動汽車(EV)充電係統中，電流檢測對於(yu) 電源轉換、充電控製及電池管理至關(guan) 重要。采用霍爾電壓傳(chuan) 感器構建的高精度電流檢測係統，能夠實時監測充電過程中的電流變化，確保充電效率和安全性。通過精確控製充電電流，避免過充和欠充現象的發生，延長電池使用壽命。

　　2.光伏逆變器係統

　　光伏逆變器係統中同樣需要高精度的電流檢測來實現最大功率點跟蹤(MPPT)和並網控製。采用霍爾電壓傳(chuan) 感器，可以實時監測逆變器輸入和輸出電流，為(wei) 控製算法提供準確的數據支持。通過優(you) 化控製策略，提高光伏係統的發電效率和穩定性。

　　3.發射裝置內(nei) 場測試儀(yi)

　　在機載電子設備測試領域，發射裝置內(nei) 場測試儀(yi) 需要實時監測被測產(chan) 品的電流情況，以避免過流導致的設備損壞。基於(yu) 霍爾電壓傳(chuan) 感器的高精度電流檢測係統，不僅(jin) 能夠實現電流的精確測量，還能根據設定的動態電流閾值實現過流保護。通過硬件和軟件相結合的設計方案，提升了測試儀(yi) 的智能化水平和測試精度。

　　五、性能優(you) 勢與(yu) 未來展望

　　1.性能優(you) 勢

　　高精度：霍爾電壓傳(chuan) 感器憑借其高靈敏度和低漂移特性，能夠實現微安級至千安級電流的精確測量，滿足各種高精度應用場景的需求。

　　非接觸測量：通過磁場感應原理工作，無需與(yu) 被測電路直接接觸，減少了測量過程中的幹擾和損耗，提高了係統的安全性和可靠性。

　　寬動態範圍：能夠覆蓋從(cong) 微小電流到高電流的廣泛範圍，適應不同應用場景下的測量需求。

　　快速響應：對電流變化的響應速度快，能夠實時捕捉電流的動態變化，為(wei) 控製係統提供及時準確的反饋信息。

　　溫度穩定性：通過溫度補償(chang) 技術和高穩定性的材料選擇，確保在不同溫度環境下測量精度的穩定性。

　　2.未來展望

　　隨著物聯網、智能製造等技術的快速發展，高精度電流檢測的需求將日益增長。霍爾電壓傳(chuan) 感器作為(wei) 其中的關(guan) 鍵技術之一，其應用前景十分廣闊。未來，霍爾電壓傳(chuan) 感器將在以下幾個(ge) 方麵迎來進一步的發展和創新：

　　集成化與(yu) 微型化：通過先進的封裝技術和製造工藝，實現傳(chuan) 感器的小型化和集成化，便於(yu) 在更緊湊的空間內(nei) 安裝和使用。

　　智能化與(yu) 網絡化：結合嵌入式係統和通信技術，將霍爾電壓傳(chuan) 感器與(yu) 物聯網、雲(yun) 計算等技術相結合，實現遠程監控、數據分析和智能控製等功能。

　　多參數測量：在電流測量的基礎上，進一步拓展傳(chuan) 感器的功能，實現電壓、功率、頻率等多參數的同時測量，提高係統的綜合測量能力。

　　環保與(yu) 可持續性：采用環保材料和節能設計，降低傳(chuan) 感器的生產(chan) 和使用過程中的能耗和汙染，推動綠色製造和可持續發展。

　　總之，霍爾電壓傳(chuan) 感器以其高精度、非接觸測量、寬動態範圍等優(you) 越性能，在高精度電流檢測領域展現出了巨大的應用潛力和價(jia) 值。隨著技術的不斷進步和創新，相信霍爾電壓傳(chuan) 感器將在更多領域發揮重要作用，為(wei) 現代工業(ye) 的發展注入新的活力。
