負壓傳感器的工作原理與內外部結構

發布時間：2024年06月14日 17時29分34秒

次瀏覽

　　負壓傳(chuan) 感器作為(wei) 工業(ye) 自動化和控製係統中的重要組件，廣泛應用於(yu) 各種需要精確測量壓力的場景中。它們(men) 不僅(jin) 用於(yu) 監測真空係統中的壓力，還用於(yu) 汽車工業(ye) 、製藥設備、食品加工、環境監測等領域。負壓傳(chuan) 感器的高精度和可靠性使其成為(wei) 各類工程和科學應用的理想選擇。本文將詳細探討負壓傳(chuan) 感器的工作原理、內(nei) 部和外部結構，以幫助讀者更好地理解這一重要技術設備的核心功能和應用背景。

　　負壓傳(chuan) 感器的核心功能是將被測環境中的負壓(即低於(yu) 大氣壓的壓力)轉換為(wei) 電信號，以便後續的處理和分析。這種轉換過程涉及多個(ge) 物理和電子元件的協同工作，包括敏感元件、變送器和信號處理單元等，負壓傳(chuan) 感器在設計和製造過程中需要考慮多種因素，如工作環境的溫度、濕度、振動和電磁幹擾等，以確保其在不同應用場景中的穩定性和精度。此外，隨著技術的進步，現代負壓傳(chuan) 感器在體(ti) 積、功耗、響應速度和耐用性等方麵不斷優(you) 化，滿足了越來越複雜和多樣化的應用需求。

　　一、負壓傳(chuan) 感器的工作原理

　　負壓傳(chuan) 感器的基本工作原理是利用敏感元件(如壓阻元件、電容元件或壓電元件)感知外界的負壓變化，並將這種機械變化轉換為(wei) 電信號。具體(ti) 而言，負壓傳(chuan) 感器的工作過程可以分為(wei) 以下幾個(ge) 步驟：

　　壓力感知：當外界負壓作用於(yu) 傳(chuan) 感器的敏感元件時，該元件會(hui) 發生形變。例如，壓阻元件的電阻值會(hui) 隨壓力的變化而變化;電容元件的電容量會(hui) 隨壓力變化而變化;壓電元件則會(hui) 產(chan) 生與(yu) 壓力成正比的電荷。

　　信號轉換：敏感元件的機械變化通過變送器(如電橋電路)轉換為(wei) 相應的電信號。對於(yu) 壓阻式傳(chuan) 感器，常見的是采用惠斯通電橋來檢測電阻的微小變化;對於(yu) 電容式傳(chuan) 感器，則采用專(zhuan) 用電路測量電容量變化;對於(yu) 壓電式傳(chuan) 感器，通過測量電荷變化實現壓力感知。

　　信號處理：經過初步轉換的電信號往往比較微弱且易受幹擾，需要經過放大、濾波等處理步驟以提高信號的強度和穩定性。信號處理單元還可以對信號進行線性化處理，以確保輸出信號與(yu) 實際壓力成正比。

　　輸出與(yu) 顯示：最終處理後的電信號可以通過模擬輸出或數字輸出的方式傳(chuan) 輸到數據采集係統、控製係統或顯示設備上，供進一步分析和使用。

　　二、內(nei) 部結構

　　負壓傳(chuan) 感器的內(nei) 部結構通常由以下幾個(ge) 主要部分組成：

　　1.敏感元件

　　敏感元件是負壓傳(chuan) 感器的核心部分，直接負責感知壓力變化。根據不同的技術實現，敏感元件可以是壓阻元件、電容元件或壓電元件。

　　壓阻元件：壓阻元件利用半導體(ti) 材料的壓阻效應，即材料的電阻值隨外界壓力變化而變化。這種元件通常采用矽基材料，通過微加工技術製造。

　　電容元件：電容元件利用電容器的電容量隨兩(liang) 極間距變化而變化的原理。當外界壓力作用於(yu) 電容元件時，電極間距發生變化，從(cong) 而引起電容量的變化。

　　壓電元件：壓電元件利用壓電效應，即某些材料在受到機械應力時會(hui) 產(chan) 生電荷。常見的壓電材料包括石英、鈦酸鋇等。

　　2.變送器

　　變送器負責將敏感元件的機械變化轉換為(wei) 電信號。對於(yu) 不同類型的敏感元件，變送器的具體(ti) 實現方式有所不同。

　　電橋電路：用於(yu) 壓阻式傳(chuan) 感器，惠斯通電橋是一種常用的電橋電路，可以精確測量電阻的微小變化。

　　電容測量電路：用於(yu) 電容式傳(chuan) 感器，通常采用高精度的電容測量電路，以檢測電容量的微小變化。

　　電荷放大器：用於(yu) 壓電式傳(chuan) 感器，電荷放大器可以將壓電元件產(chan) 生的微弱電荷信號放大到可用的電平。

　　3.信號處理單元

　　信號處理單元對初步轉換的電信號進行進一步處理，以提高信號的穩定性和精度。常見的處理步驟包括：

　　放大：使用運算放大器將微弱的電信號放大到可用的電平。

　　濾波：通過濾波器去除信號中的噪聲和幹擾，提高信號的純淨度。

　　線性化：對非線性的原始信號進行線性化處理，以確保輸出信號與(yu) 實際壓力成正比。

　　4.輸出接口

　　輸出接口用於(yu) 傳(chuan) 輸處理後的電信號。常見的輸出形式包括：

　　模擬輸出：直接輸出與(yu) 壓力成正比的模擬電壓或電流信號，常見的標準信號有0-10V、4-20mA等。

　　數字輸出：通過數字接口(如SPI、I2C、UART等)輸出處理後的壓力數據，適用於(yu) 數字化控製係統。

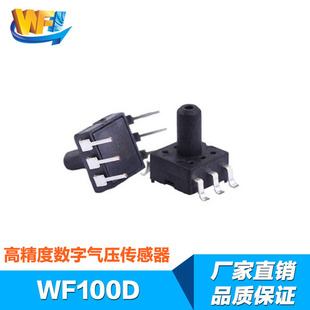

　　三、外部結構

　　負壓傳(chuan) 感器的外部結構主要包括外殼、接口和安裝部件。

　　1.外殼

　　外殼是保護內(nei) 部元件的重要部分，通常采用耐腐蝕、抗氧化的材料，如不鏽鋼、鋁合金或高強度塑料。外殼不僅(jin) 要防止外界環境對敏感元件的影響，還要保證傳(chuan) 感器在惡劣條件下的可靠性和耐用性。

　　2.接口

　　接口是負壓傳(chuan) 感器與(yu) 被測係統或控製係統連接的部分，通常包括：

　　壓力接口：用於(yu) 連接被測係統，常見的形式有螺紋接口、法蘭(lan) 接口等。

　　電氣接口：用於(yu) 連接電源和信號線，常見的形式有接線端子、插頭插座等。

　　3.安裝部件

　　安裝部件用於(yu) 固定傳(chuan) 感器的位置，確保其穩定工作。常見的安裝方式有螺栓固定、支架固定、夾持固定等，根據具體(ti) 應用場景選擇合適的安裝方式。

　　綜合而言，負壓傳(chuan) 感器作為(wei) 精密測量和控製係統中的關(guan) 鍵組件，其工作原理和內(nei) 部結構決(jue) 定了其性能和應用領域。通過敏感元件感知外界壓力變化，並將這種變化轉換為(wei) 穩定的電信號，負壓傳(chuan) 感器實現了對負壓的精確測量。其內(nei) 部結構包括敏感元件、變送器、信號處理單元和輸出接口等，而外部結構則由堅固的外殼、接口和安裝部件構成。這些設計和製造上的細節保證了負壓傳(chuan) 感器在各種複雜環境中的可靠性和精度。隨著技術的不斷進步，負壓傳(chuan) 感器在體(ti) 積、功耗、響應速度和耐用性方麵不斷優(you) 化，未來將繼續在各個(ge) 領域發揮重要作用。
