霍爾式曲軸位置傳感器的結構和原理

發布時間：2023年09月21日 15時58分40秒

次瀏覽

　　霍爾式曲軸位置傳(chuan) 感器是現代汽車和工業(ye) 設備中廣泛應用的一種傳(chuan) 感器類型，它能夠測量發動機曲軸的位置和速度，為(wei) 車輛控製係統和機械係統提供關(guan) 鍵的信息。本文將詳細介紹下霍爾式曲軸位置傳(chuan) 感器的結構和工作原理。

　　一、結構組成

　　霍爾式曲軸位置傳(chuan) 感器的結構相對簡單，通常由以下幾個(ge) 主要組件組成：

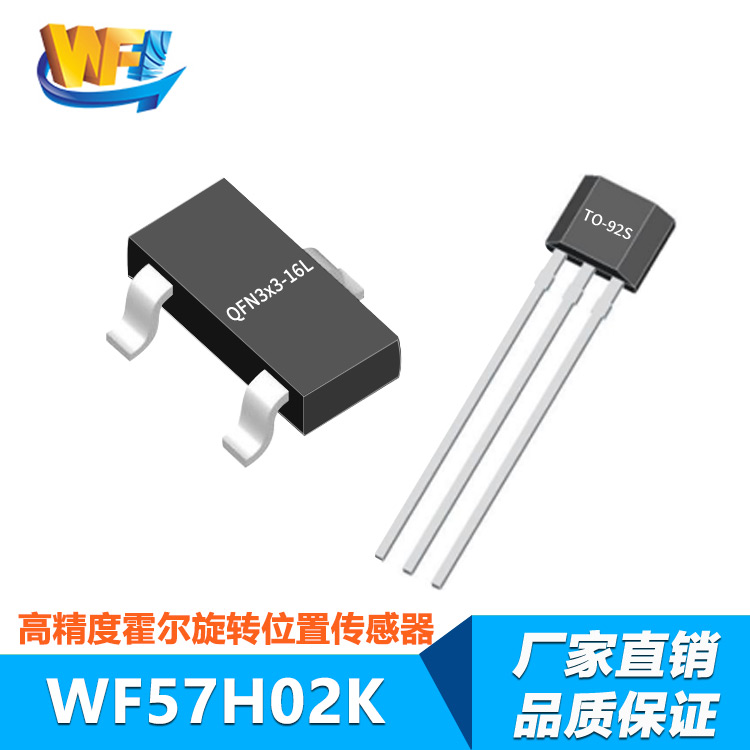

　　1. 霍爾效應傳(chuan) 感器元件

　　傳(chuan) 感器的核心部分是霍爾效應傳(chuan) 感器元件，它通常采用半導體(ti) 材料製成。霍爾效應是指當電流通過攜帶載流子的導電體(ti) 時，會(hui) 在垂直於(yu) 電流方向的另一方向上產(chan) 生電場，從(cong) 而導致電壓差。這一現象是由美國物理學家愛德華·霍爾(Edwin Hall)在19世紀中期首次發現的，霍爾效應傳(chuan) 感器元件通常包含有幾個(ge) 連接在一起的半導體(ti) 層，用於(yu) 測量磁場的強度和方向。

　　2. 磁鐵或磁性齒輪

　　在曲軸上安裝了一個(ge) 磁鐵或磁性齒輪，這個(ge) 磁性部件與(yu) 傳(chuan) 感器元件之間有一定的距離，通常在幾毫米到數厘米之間。磁鐵或磁性齒輪的旋轉會(hui) 產(chan) 生磁場變化，這個(ge) 變化被霍爾效應傳(chuan) 感器元件捕捉和測量。

　　3. 電路和連接器

　　傳(chuan) 感器的輸出信號通常需要經過一係列電路處理，以獲得精確的位置和速度信息。此外，傳(chuan) 感器還需要連接器，用於(yu) 將其與(yu) 控製單元或數據采集係統連接起來。

　　4. 外殼和保護層

　　為(wei) 了保護傳(chuan) 感器元件和電路不受外部環境的影響，傳(chuan) 感器通常包裹在一個(ge) 外殼中，外殼通常具有防水和抗腐蝕的性質。此外，一些應用中還需要特殊的防護層來抵禦高溫、高壓或化學腐蝕。

　　二、工作原理

　　霍爾式曲軸位置傳(chuan) 感器的工作原理基於(yu) 霍爾效應的物理原理，其操作過程可以分為(wei) 以下幾個(ge) 步驟：

　　1. 磁場感測

　　當磁鐵或磁性齒輪隨著曲軸的旋轉而運動時，它們(men) 會(hui) 在傳(chuan) 感器元件附近產(chan) 生磁場。傳(chuan) 感器元件內(nei) 的半導體(ti) 層受到磁場的作用，導致霍爾效應產(chan) 生。這個(ge) 效應會(hui) 使半導體(ti) 內(nei) 部的電子發生偏移，從(cong) 而在傳(chuan) 感器的輸出端產(chan) 生電壓差。

　　2. 電壓測量

　　傳(chuan) 感器元件測量霍爾效應引起的電壓差，這個(ge) 電壓差與(yu) 磁場的強度和方向有關(guan) 。通過測量這個(ge) 電壓差，傳(chuan) 感器可以確定磁鐵或磁性齒輪的位置和速度。通常，傳(chuan) 感器輸出一個(ge) 電壓信號，其幅度和極性隨磁場的變化而變化。

　　3. 信號處理

　　傳(chuan) 感器輸出的電壓信號通常是模擬信號，需要經過模數轉換和信號處理電路，將其轉換為(wei) 數字信號，並進行濾波和校準，以獲得準確的位置和速度信息。

　　4. 數據傳(chuan) 輸

　　最後，處理後的數字信號可以通過連接器傳(chuan) 輸到控製單元或數據采集係統，供係統使用。這些係統可以根據曲軸位置和速度來控製發動機的點火時機、燃油噴射和氣門時機等參數，從(cong) 而實現高效的發動機性能和低排放。

　　總的來說，霍爾式曲軸位置傳(chuan) 感器在現代技術中扮演著重要的角色，為(wei) 各種應用領域提供了關(guan) 鍵的位置和速度信息。通過深入了解霍爾位置傳(chuan) 感器結構和原理，我們(men) 可以更好地理解這一關(guan) 鍵技術的工作方式，並為(wei) 未來的應用和改進提供紮實的基礎。
